超臨界生產線
北京思爾普
超臨界
利用超臨界流體的溶解能力與其密度的關系，即利用壓力和溫度對超臨界流體溶解能力的影響而進行的。在超臨界狀態下，將超臨界流體與待分離的物質接觸，使其有選擇性地把極性大小、沸點高低和分子量大小的成分依次萃取出來。當然，對應各壓力范圍所得到的萃取物不可能是單一的，但可以控制條件得到最佳比例的混合成分，然后借助減壓、升溫的方法使超臨界流體變成普通氣體，被萃取物質則完全或基本析出，從而達到分離提純的目的，所以超臨界CO2流體萃取過程是由萃取和分離過程組合而成的。
超臨界CO2是指處于臨界溫度與臨界壓力（稱為臨界點）以上狀態的一種可壓縮的高密度流體，是通常所說的氣、液、固三態以外的第四態，其分子間力很小，類似于氣體，而密度卻很大，接近于液體，因此具有介于氣體和液體之間的氣液兩重性質，同時具有液體較高的溶解性和氣體較高的流動性，比普通液體溶劑傳質速率高，并且擴散系數介于液體和氣體之間，具有較好的滲透性，而且沒有相際效應，因此有助于提高萃取效率，并可大幅度節能。
超臨界CO2的物理化學性質與在非臨界狀態的液體和氣體有很大的不同。由于密度是溶解能力、粘度是流體阻力、擴散系數是傳質速率高低的主要參數，因此超臨界CO2的特殊性質決定了超臨界CO2萃取技術具有一系列的重要特點。超臨界CO2的粘度是液體的百分之一，自擴散系數是液體的100倍，因而具有良好的傳質特性，可大大縮短相平衡所需時間，是高效傳質的理想介質；具有比液體快得多的溶解溶質的速率，有比氣體大得多的對固體物質的溶解和攜帶能力；具有不同尋常的巨大壓縮性，在臨界點附件，壓力和溫度的微小變化會引起CO2的密度發生很大的變化，所以可通過簡單的變化體系的溫度或壓力來調節CO2的溶解能力，提高萃取的選擇性；通過降低體系的壓力來分離CO2和所溶解的產品，省去消除溶劑的工序。
在傳統的分離方法中，溶劑萃取是利用溶劑和各溶質間的親和性（表現在溶解度）的差異來實現分離的；蒸餾是利用溶液中各組分的揮發度（蒸汽壓）的不同來實現分離的。而超臨界CO2萃取則是通過調節CO2的壓力和溫度來控制溶解度和蒸汽壓這2個參數進行分離的，故超臨界CO2萃取綜合了溶劑萃取和蒸餾的2種功能和特點，進而決定了超臨界CO2萃取具有傳統普通流體萃取方法所不具有的優勢：通過調節壓力和溫度而方便地改變?nèi)軇┑男再|，控制其選擇性；適當?shù)剡x擇提取條件和溶劑，能在接近常溫下操作，對熱敏性物質可適用；因粘度小、擴散系數大，提取速度較快；溶質和溶劑的分離徹底而且容易。
超臨界流體萃取技術是目前世界上公認的一種高科技生物分離技術。具有低溫、無毒、分離效率高等特點。萃取過程由萃取和分離組合而成。
At present, supercritical fluid extraction technology is known as a high-tech bioseparation technology, which is low temperature, innocuous, high separation efficiency. The extraction consists of extraction and separation.
超臨界流體萃取區別于其他分離技術的優點
特別適合于熱敏性及生物活性物質的分離。
SFE是最干凈的提取方法，全過程不用有機溶劑，萃取物無殘留溶媒，同時也防止了提取過程對人體的毒害和對環境的污染；
CO2無味、無臭、無毒，萃取過程中安全性好；且價格便宜，純度高，容易取得，在生產過程中可循環使用，從而降低成本；
Advantages of supercritical fiuid extraction diferentiating it from other separation technologies
It is especially fit for the separation of thermosensitive and bioactive substances.
SFE, the cleanest extraction method, uses no organic solvent in the whole process, with no remnant menstruum in the extraction, thus it prevents human harm and environmental pollution.
CO2 is insipid, odorless and innocuous, very safe in the process of extraction; and it is cheap, pure, easy to obtain, and recyclable thus ithas reduced costs.
增加了第三分離釜：可加熱，可冷卻，增加了萃取分離的適合性。
所有加熱、冷貯部件均有保溫措施，節省能源，降低電耗。
CO2專用泵：填料具有耐高壓，密封性能好，使用壽命長?？膳溆昧髁靠刂苾x隨意設定流量；數字顯示使CO2流量一目了然。（該泵已獲得國家專利。）
CO2氧化回收功能：屬同國內創新，提高了CO2氣體的利用效率。
制冷系統：室內外分離系統，消除了壓縮機所產生的噪聲及散發的熱量；采用高效節能換熱器，大大縮小了制冷系統的占地面積。

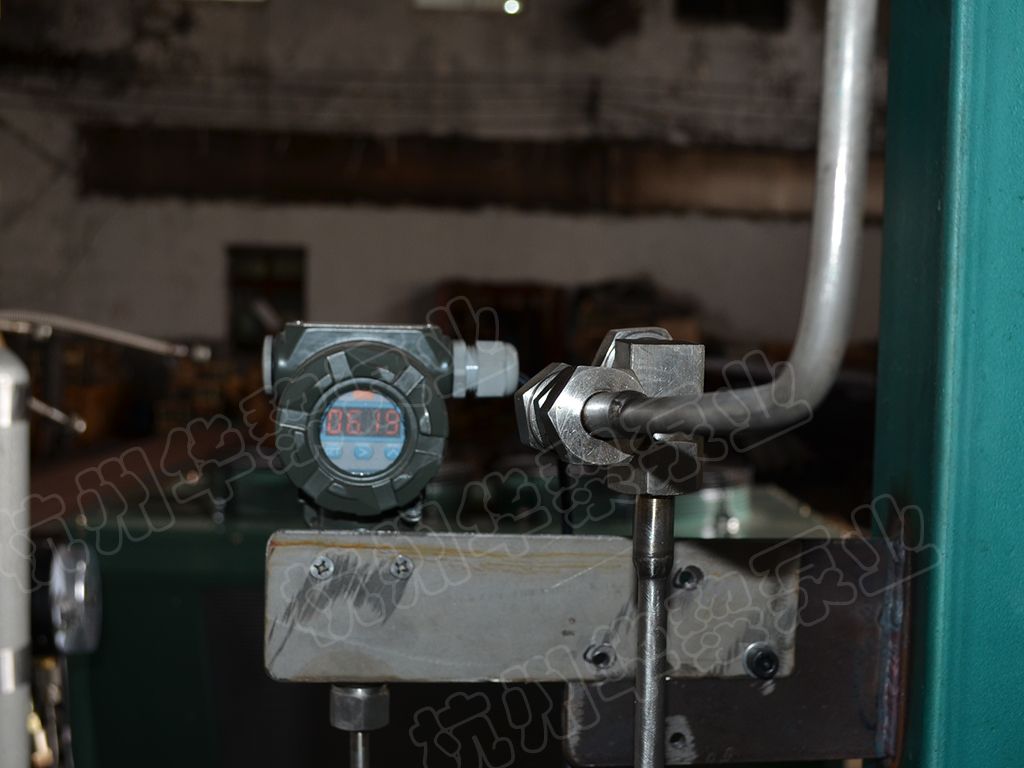

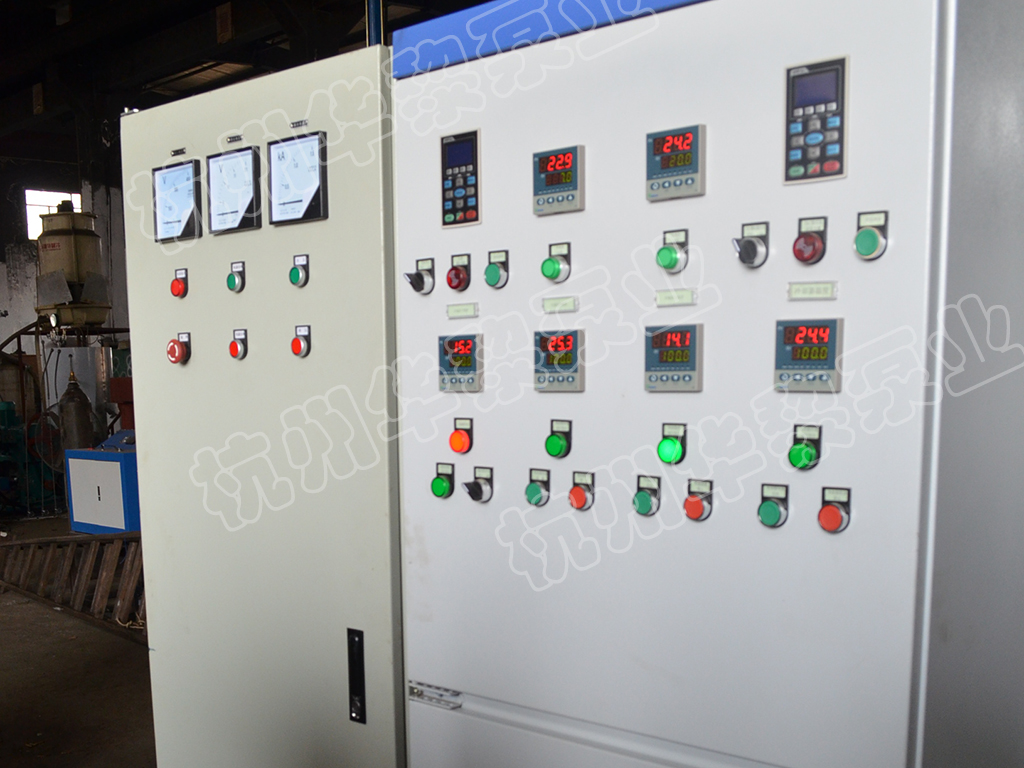

溫度、壓力、流量可采用計算機采集系統。可制作報表及顯示運行情況（用戶需求）。
The third separation kettle is added: it can heat, cool, and improve the aptness of extraction and separation.
All heating and cold storage parts are equipped with heat preservation device to save energy and reduce electricity consumption.
Special CO2 pump: its stuffing boasts high pressure tolerance, good airproof capacity, and long service life, which can control flux with flow quantity control instrument; digital display shows clearly the CO2flux.(This pump has gained national patent.)
CO2 oxidation and recycling: as domestic innovation, it enhances utilization efficiency of CO2.
Refrigeration system: indoor and outdoor separation system removes the noises and heat of compressor, while its high-efficient energy-saving heat exchanger greatly reduces occupying area of refrigeration system.
Temperature, pressure, flow quantity can adopt computeroperated acquisition system. And according to customers' demands, the system can produce report forms and display operation condition.
我公司生產的超臨界流體萃取設備具有如下八大特點：
萃取釜快開結構：放完氣體即可打開萃取釜，密封材料不溶脹，可重復使用，節省了換料時間，提高了設備的利用率。（該結構已獲國家專利）
干燥、凈化器：可完成CO2氣體的干燥、凈化問題；可自動活化凈化劑；設有捕捉劑入口，加入不同捕捉劑可以使少量未分離物質在捕捉劑的幫助下使之與CO2分離。
Our supercritical fluid extraction device has eight characteristics as follows
Fast-opening structure of extraction kettle: extraction kettle can be opened as soon as gas is given out; sealing material does not dissolve or swell and it can be used recyclable, which saves time and enhances utilization ratio of the equipment. (This structure has gained national patent)
Dryer and purifier: it can dry and purify CO2, activate purifying agent automatically, and separate little non-separated substances from CO2 with the help of capture agent that comes in from the capture agent entrance.
基本型（Basic Model）
| 型 號 (Model) | 規 格 (Specification) | 組合形式 (Combination Form) | 壓力等級 (Pressure Class) | 組合功能 (Combined Function) | 備注 (Remarks) |
|---|---|---|---|---|---|
| HL-0.5L/32 "50Mpa | 0.5升(L) | - -萃二分,或一萃三分 One extractiontwo separations. or one extraction three separations | 32、 40、50 | 可配精餾柱
Rectification columns are available |
可根據用戶
要求組合 It can be combined according to customers' requirement |
| HL-1L/3250Mpa | 1升(L) | -萃二分,或萃三分 One extraction two separations or one extraction three separations | 32、 40、50 | ||
| HL - 2L/32 50Mpa | 2升(L) | 一萃二分,或一萃三分 One extraction two separations, or one extraction three separations | 32、 40、50 | ||
| HL -3L/32 50Mpa | 3升(L) | -萃二分.或一萃三分 One extraction two separations, or one extraction three separations | 32、 40、50 | ||
| HL -5L/32 "50Mpa | 5升(L) | 一萃二分,或一萃三分 One extraction two separations or one extraction three separations | 32、 40、50 | ||
| HL -10L/32 ~50Mpa | 10升(L) | -萃二分,或一萃三分 One extraction two separations or one extraction three separations | 32、 40、50 | ||
| HL - 20L/32 "50Mpa | 20升(L) | 一萃二分,或一萃三分 One extraction two separations, or one extraction three separations | 32、40、50 | ||
| HL -25L/32 50Mpa | 25升(L) | -萃二分,或一萃三分 One extraction two separations, or one extractic n three separations | 32、 40、50 | ||
| HL -50L/32 "50Mpa | 50升(L) | 一萃二分,或一萃三分 One extraction two separations or one extraction three separations | 32、40、50 | ||
| HL -100L/32 50Mpa | 100升(L) | 一萃二分,或一萃三分 One extraction two separations, or one extraction three separations | 32、 40、50 | ||
| HL - 200L/32 50Mpa | 100升(L) | 一萃二分,或一萃三分 One extraction two separations, or one extraction three separations | 32、40、50 | ||
| HL-2x 10L/32^ 50Mpa | 2x10升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、50 | ||
| HL-2x 25L/32 40Mpa | 2x25升(L) | 二萃二分,或二萃三分 Two extractions two separations or two extractions three separations | 32、40 | ||
| HL-4x25L/32 40Mpa | 4x25升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40 | ||
| HL-2x 50L/32" 40Mpa | 2x50升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-2 x 100L/32 40Mpa | 2x100升+(L) | 二萃二分,或二萃三分 O wo extractions twoseparations.s orwo exiractions three separa | 32、 40 | ||
| HL-2x200L/32~ 40Mpa | 2x200升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-2x300L/32~ 40Mpa | 2x300升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-2x400L/32~ 40Mpa | 2x400升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-3x100L/32~ 40Mpa | 3x100升(L) | 三萃二分,或三萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-3x200L/32~ 40Mpa | 3x200升(L) | 三萃二分,或三萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-3x400L/32~ 40Mpa | 3x400升(L) | 三萃二分,或三萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-3x600L/32~ 40Mpa | 3x600升(L) | 三萃二分,或三萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| HL-3x800L/32~ 40Mpa | 3x900升(L) | 三萃二分,或三萃三分 Two extractions two separations, or two extractions three separations | 32、40 | ||
| 注：我們是廠家，所有參數都可定制生產，歡迎來電咨詢！ 點擊查看聯系方式 | |||||
復合機組型（Composite Unit Type）
| 型 號 (Model) | 規 格 (Specification) | 組合形式 (Combination Form) | 壓力等級 (Pressure Class) | 組合功能 (Combined Function) | 備注 (Remarks) |
|---|---|---|---|---|---|
| HL-(0.5+1)L/32^ 50Mpa | 0.5+1升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | 萃取釜可單獨使用；也可串、并聯使用. Extraction kettle can be used separately, or used in series and parallel connection |
可配精餾柱；可根據用戶要求組合 Rectification columns are available It can be combined according to customers requirement |
| HL-(1+2)L/32 50Mpa | 1+2升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | ||
| HL-(5+1)L/32 50Mpa | 5+1升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | ||
| HL-(5+2)L/32 50Mpa | 5+2升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | ||
| HL -(10+1)L/32 50Mpa | 10+1升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | ||
| HL-(10+2)L/32 50Mpa | 10+2升(L) | 二萃二分,或二萃三分 Two extractions two separations, or two extractions three separations | 32、 40、 50 | ||
| 注：我們是廠家，所有參數都可定制生產，歡迎來電咨詢！ 點擊查看聯系方式 | |||||
液態逆向連續型（Liquid countercurrent continuous type）
| 規 格 (Specification) | 塔高 Tower height | 壓力等級（Mpa） (Pressure Class) |
|---|---|---|
| 單塔（Single tower）3升（L） | 4M | 32、40、50Mpa |
| 雙塔（Double tower）2x3升（L） | 4M | |
| 雙塔（Double tower）2x20升（L） | 4M | |
| 雙塔（Double tower）2x50升（L） | 6M | |
| 雙塔（Double tower）2x100升（L） | 6M | |
| 雙塔（Double tower）2x150升（L） | 9M |
反應實驗型（Reaction experiment type）
| 反應型式 (Reaction model) | 反應參數 (Reaction parameter) | 攪拌型式 (Agitator model) | 控溫精度(Temperature control precision) |
|---|---|---|---|
| 管式（Tubular Type） | 溫度（Temperature）：400~600’C，壓力（Pressure）：32、40、50Mpa。 | 士1'C | |
| 管式（Tubular Type） | 溫度（Temperature）：400~600’C，壓力（Pressure）：32、40、50Mpa。 | ||
| 釜式（Kettle type） | 容積（Cubage）：0.2L、0.3L、0.4L、0.5L、1L、1.5L、2L | 電磁驅動 (Electromagnetic actuation) | |
| 溫度（Temperature）：450~600"C，壓力（Pressure）：30、40、45Mpa。 |
納米微粒制備型（Nanometer particles preparation type）
| 名稱 (Name) | 規格 (Specification) | 加熱方式 (Heating type) | 備注 ( Remarks) |
|---|---|---|---|
| 膨脹室容積 (Cubage of expansion chamber) | 0.5L、1L、1.5L、2L | 水浴或電加熱 Water bath or electric heating |
可視或不可視 Visible or invisible |
| 噴嘴（Muzzle） | 20u、40u、80u、100u | 內混合或外混合 Internal mixing or external mixing |
干燥裝置（Drying equipment）
| 名稱 (Name) | 規 格 (Specification) | 運行方式 (Operation mode) | 控制方式 (Control mode) | 加熱方式 (Heating type) | 備注 (Remarks) |
|---|---|---|---|---|---|
| 干燥釜 (Drying tower) | 0.5L、1L、1.5L、2L | 循環或不循環 (Cycling or non-cycling) | 手動或自動 (Manual or matic) | 電加熱方式 (Electric heating mode) | 可根據用戶要求 It can be combined according to customers' requirement |
水氧化反應（Water oxidation）
| 名稱 (Name) | 規 格 (Specification) | 溫度等級'C (Temperature rating) | 壓力等級（Mpa）(Pressure Class) | 材質 (Material) | |
|---|---|---|---|---|---|
| 反應器 (Reactor) | 管式 (Tubular Type) | ?3、?6、?9、?12、?16 | 400、450、500、550、600 | 25、30、35、40 | 英格爾或C276 Engle or C276 |
| 釜式 (Kettle type ) | 0.2L、0.5L、1L、1.5L | ||||
測超臨界狀態下的溶解度（Measure critical solubility）
| 內 容 (Content) |
備注 (Remarks) |
|
|---|---|---|
| 規格（Specification） | 40ml、60ml、80ml、100ml | 循環或不循環 (Cycling or non-cycling) |
| 耐壓（Withstand voltage) | 16Mpa | |
相平衡（Phase balance）
| 名稱 (Name) | 規 格 (Specification) | 運行方式 (Operation mode) | 溫度等級C (Temperature Class) |
型式 (Model) |
備注 (Remarks) |
|---|---|---|---|---|---|
| 釜體 | 0.2、0.3、0.5、1、1.5 | 25、30、35、40、50 | 400、500、600 | 動態或靜態 (Dynamic or static) | 可變 (variable) |
閥門（Valve）
| 名稱 (Name) | 規格（通徑） Specification(Drift diameter) |
壓力等級（Mpa） (Pressure Class) |
|---|---|---|
| 截止閥（Stop valve） | ?3、?6、?8、?10、?14 | 32、40、50、60 |
| 微調閥（Micro-adjustmentvalve） | ?2、?4、?6 | 32、40、50 |
| 背壓閥（Bac pressure valve） | ?2、?4 | 32、40、50 |
華黎泵業成立于一九九二年，是從事生產計量泵、加藥泵、成套化學加藥裝置、防腐攪拌機、高壓微反裝置和超臨界二氧化碳流體萃取設備的專業廠家。 產品廣泛用于酒類、陶瓷、石油、電廠、食品、飲料、醫藥、化工、水處理及各大專院校、科研機構等各行各業。
